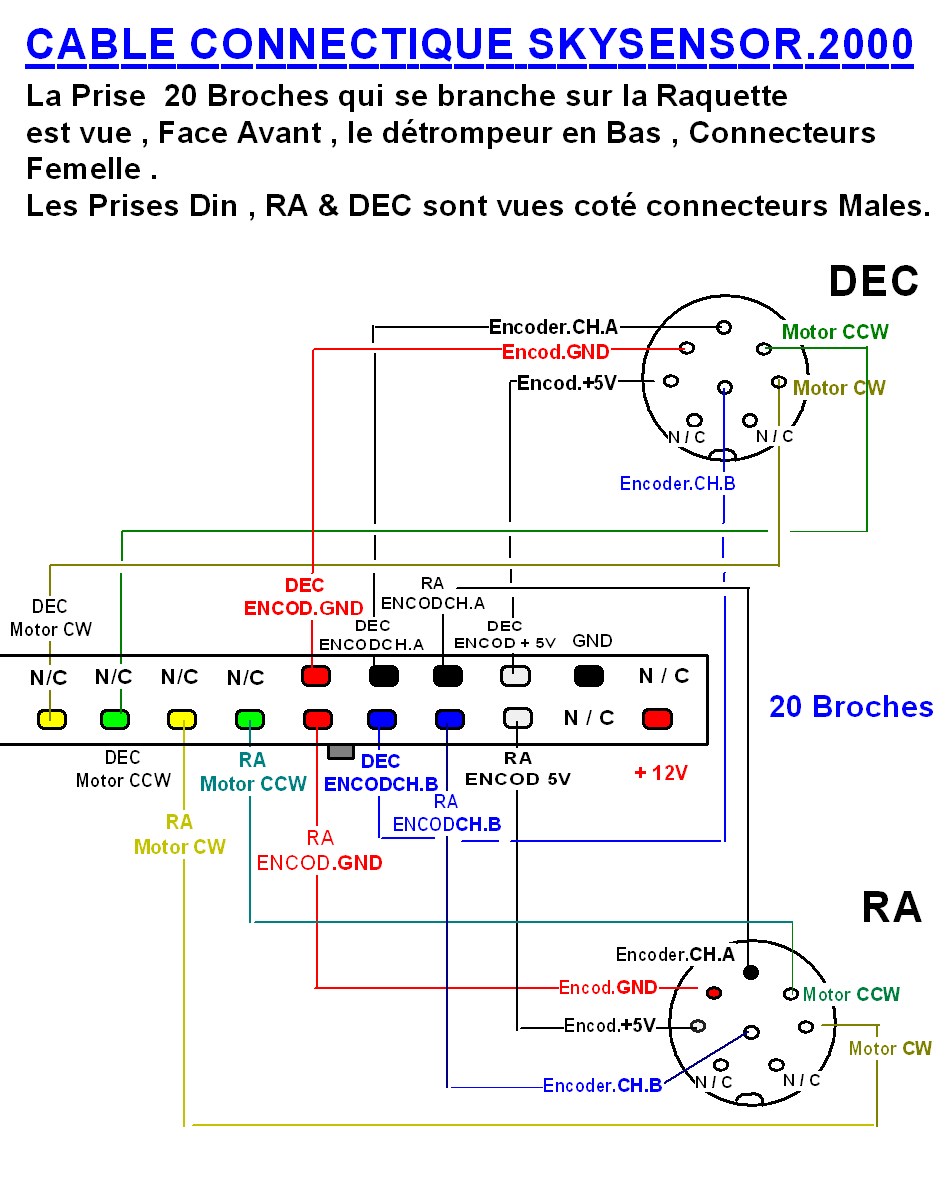

Oeil1.gif (2843 octets)      Démontage Boitier SKYSENSOR    Oeil1.gif (2843 octets)

Cette Page , parce que simplement il arrive que la Batterie Interne du SS2K ...tombe en rideau , et qu'il faut bien ouvrir tout le Bazard pour la changer .

D'autre part , tout le monde n'étant pas né avec un Tournevis et un fer a souder a la main , j'ai pensé que cette page pourrait rendre service à plusieurs .........

NB : Je ne suis pas responsable de tout dommage possible sur vos raquettes suite a intervention liée à ce document .........


La Batterie Lithium d'origine sur mon SKYSENSOR

Marque : TOSHIBA   TYPE :  ER6V/3.6V 14.5x53mm / 2000mAh /16g

en fait c'est une Batterie ( NON RECHARGEABLE ) de type R6 , avec cosses + & - à Souder , il faut donc une Batterie de ce Type , ( pas forcemment de la marque d'ailleurs , toute batterie cosses a souder de type R6 3.6v de 1850 à 2300 mill.A conviendra .

On peut par exemple trouver chez Chez Radiospares
http://www.radiospares.fr

puis : dans Fenêtre : RECHERCHE , RECHERCHE AVANCEE,   saisir  114-2010 dans REFERENCE

REF SAFT
LS14500 PCB 1 AA 2250 l=49,8 d=14,40
N° de Cde.RADIOSPARES :  114-2010    prix= 12,34 €



LES ETAPES DE DEMONTAGE

Un Tournevis Cruciforme suffit pour toute la visserie

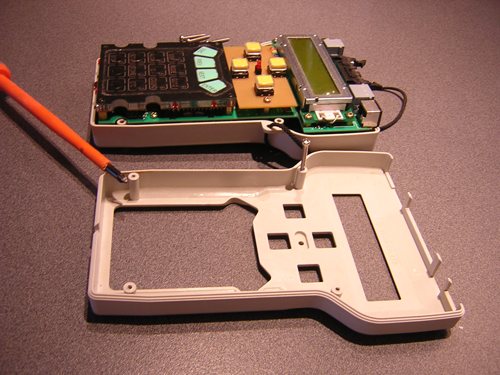

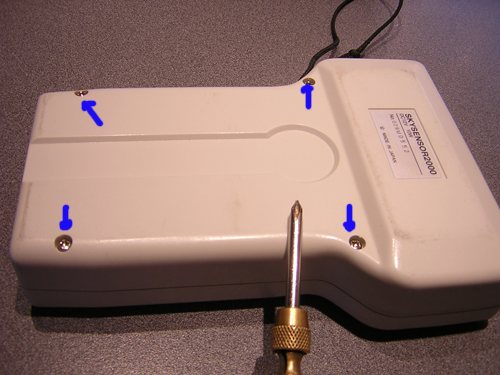

ETAPE 1 , 4 vis au Dos du Boitier



La Face avant est retitée

ETAPE 2

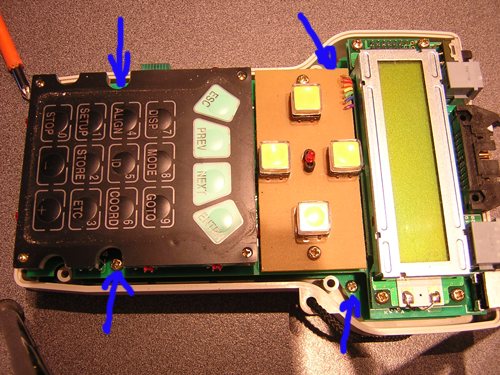

Retirer les 4 Vis aux emplacements indiqués

ETAPE 3



C'EST SANS DOUTE L'ETAPE QUI DEMANDE LE PLUS D'ATTENTION

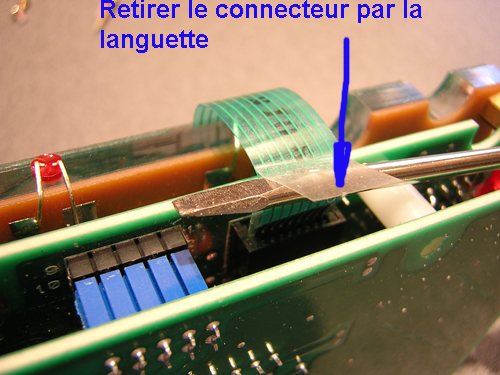

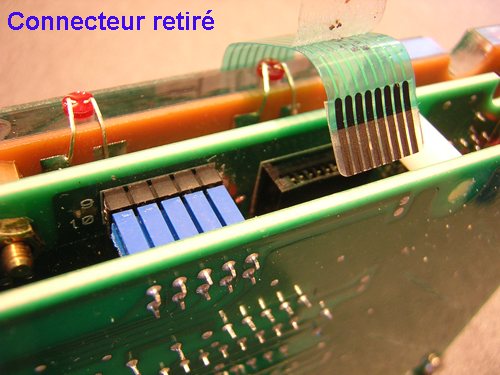

L'Opération consiste à retirer le connecteur plat qui relie electriquement les 2 Platines , une Languette est prévue , la saisir entre 2 doigts bien serrés , et tirer bien droit .

Pour la remettre en place , faire tres attention d'etre dans l'axe du connecteur , serrer fermement avec 2 doigts en essayant d'occuper le plus de surface pour rendre l'embout male bien rigide

ETAPE 4

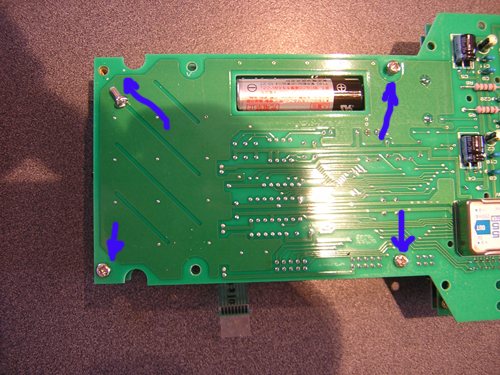

Retourner l'ensemble coté Batterie , et retirer les 4 Vis comme indiqué sur l'image

ETAPE 6

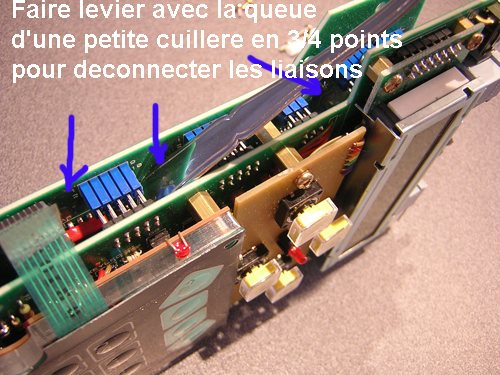

IL VA S'AGIR MAINTENANT DE  DECONNECTER LES LIAISONS DE LA PLATINE SUPERIEURE   AVEC LA PLATINE PRINCIPALE

ne pas forcer d'un seul coté , c'est a dire essayer de faire sortir d'un coup une extrémité seule , utiliser un levier , par exemple la queue d'une petite cuillère en la tournant latéralement en faisant levier , faire cette opération en       3 / 4points , en desserrant les connecteurs mm par mm .

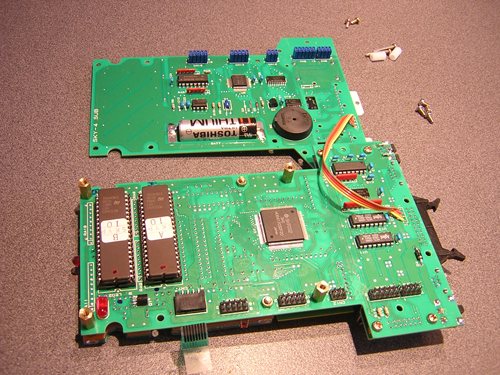

ETAPE 7



LES 2 PLATINES SONT DESOLIDARISEES

ETAPE 8

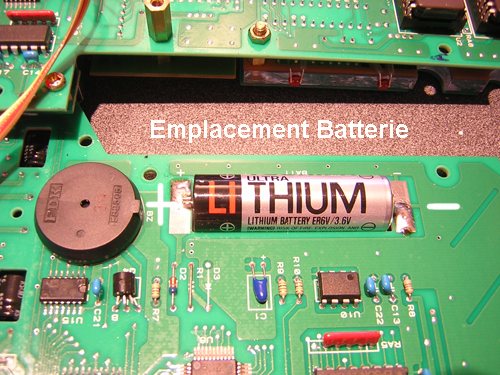

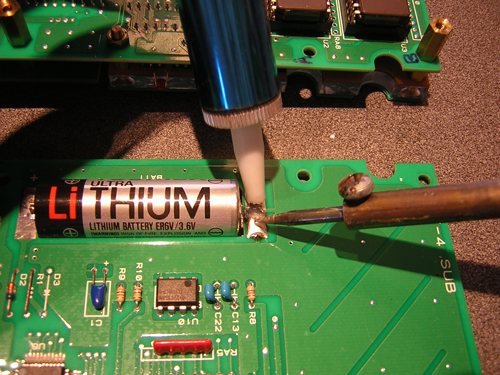

IL S'AGIT A PRESENT DE DESSOUDER LA BATTERIE



Si l'on possède une pompe a dessouder .....c'est plus élégant , c'est le moment de s'en servir .

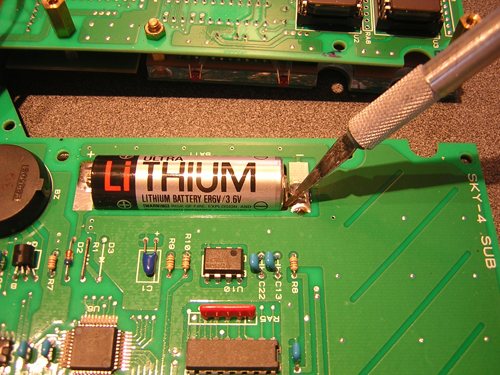

Si l'on ne possede pas de Pompe a dessouder , c'est pas un problème, il suffit de couper avec un Cutter les pattes + et - de la Batterie ,on pourra retirer les morceaux en chauffant ....avec par exemple une pince Brussel ou la pince a épiler de Mme ..attention ...ce n'est qu'une suggestion ...en general elle ne va pas adorer ce genre de manip :-)))))

ETAPE 9

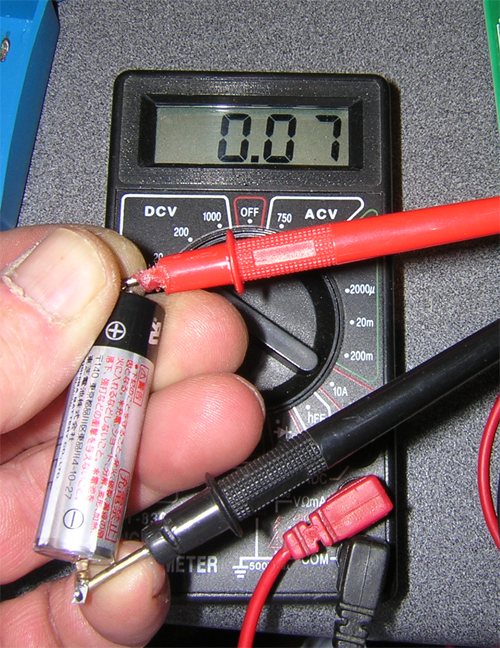

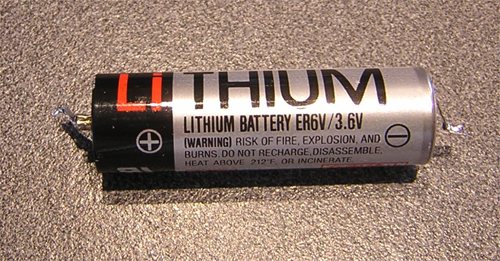

Chez moi ce n'était pas du luxe ........0.7v  pour 3.6v.........

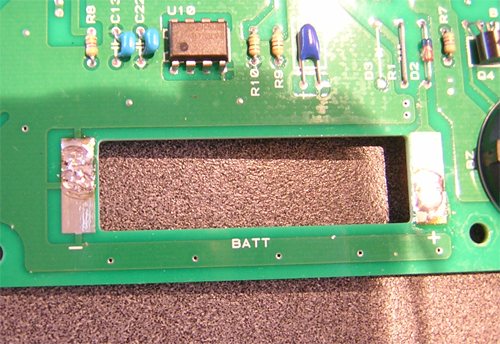

VOILA , IL NE RESTE PLUS QU'A SOUDER LA BATTERIE NEUVE ( le + au + et le - au moins    ....:-))   )

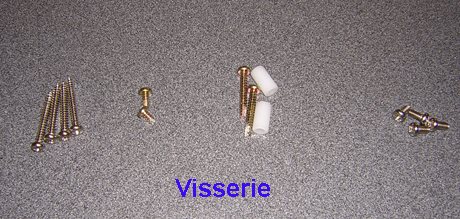

ENSUITE POUR LE REMONTAGE , PROCEDER EXACTEMENT DANS L'ORDRE INVERSE DU DEMONTAGE  EN PREPARANT LES JEUX DE VIS comme ci-dessus .
