MATÉRIEL:
1 circuit 4011
1 résistance 10K 1/4W
2 (ou 3) mètres de câble blindé 8 brins
(6 brins suffisent). |
|
MERCI
à Steve Chambers pour la modif SC1 initiale
à Étienne Bonduelle pour la modif SC1 "au 4011"
à M.J.M. Meijer pour la modif SPC900N initiale |
|
ATTENTION :
la modification a beau être plus simple que pour les ToUCam, elle
nécessite quand même une expérience certaine du fer à souder et des
bricolages de précision. Si vous grillez votre SPC900, la table du
salon, votre couverture, vos doigts ou la truffe du chat... je décline
toute responsabilité! |
|
Commencez par retirer le "pied", qui
sort à force.

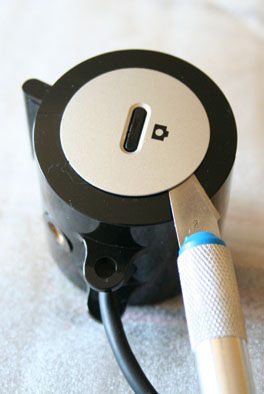

Décollez chacune des faces latérales, en passant un cutter
en-dessous, et en tournant. |

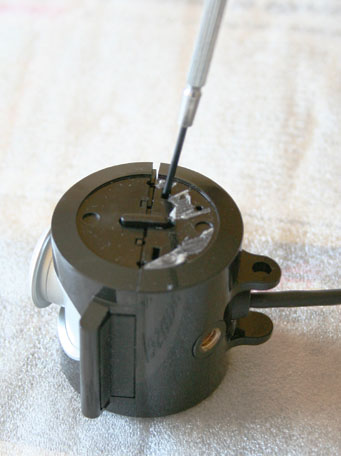

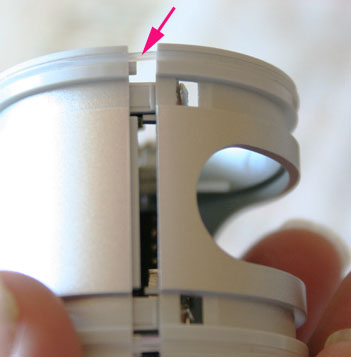

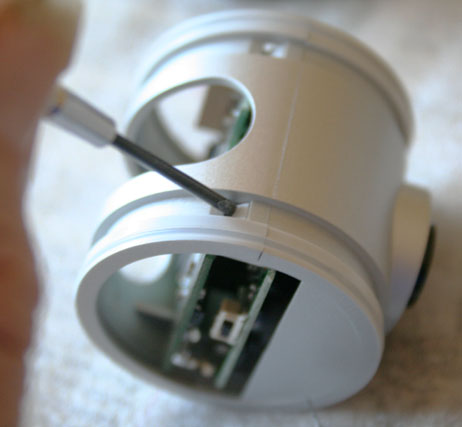

Avec un fin tournevis plat, repoussez
les 2 cliquets de chaque côté, pour désolidariser les deux coques
noires. |
À ce moment, elles sont encore retenues
par le câble à l'arrière, et par la molette de réglage de MAP, à
l'avant. |
|
 |
 |
 |
| |
 |

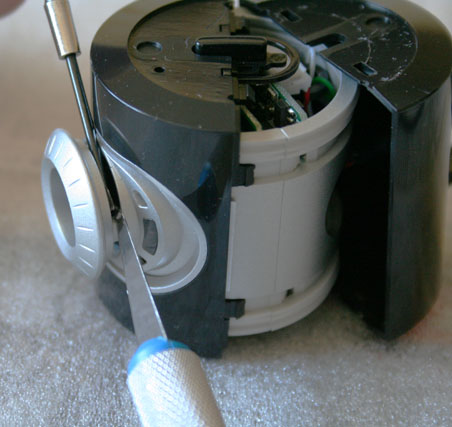

<-- Pour dégager la molette, glissez le
cutter en dessous, et faire levier avec un tournevis (la molette est
clipée).

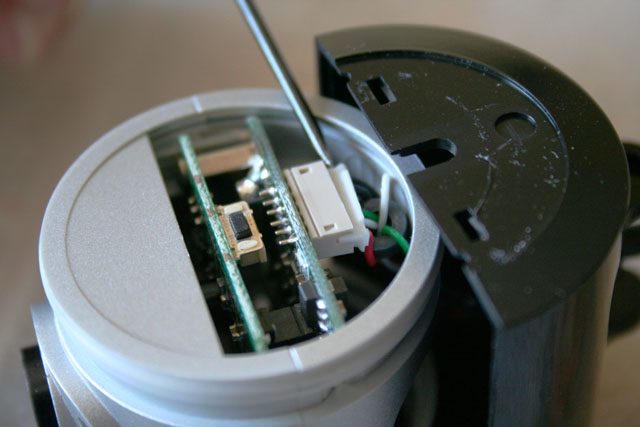

Dégagez le connecteur du câble USB
en faisant levier avec un tournevis. --->

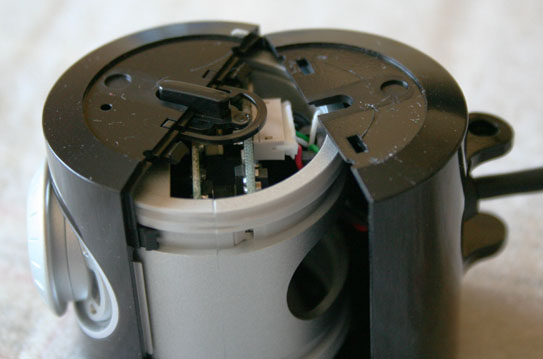

Dégagez et retirez les demi-coques noires.
|
 |
|
 |
<-- Pour désolidariser les demi-cylindres,
appuyez sur les 2 cliquets de chaque côté.
ATTENTION,
les demi-cylindres sont entourés de deux joints toriques
transparents. Retirez-les
AVANT de séparer les demi-cylindres. --->
Retirez le demi-cylindre largement ajouré (côté arrière).
|
 |
|
 |

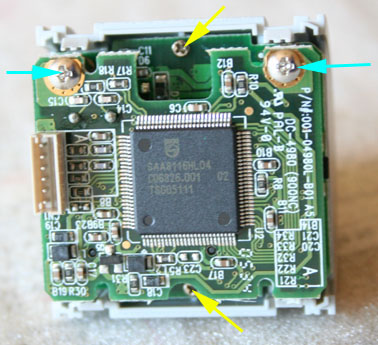

<-- Pour désolidariser l'électronique et la face
avant, dévissez les deux petites vis repérées en
JAUNE.

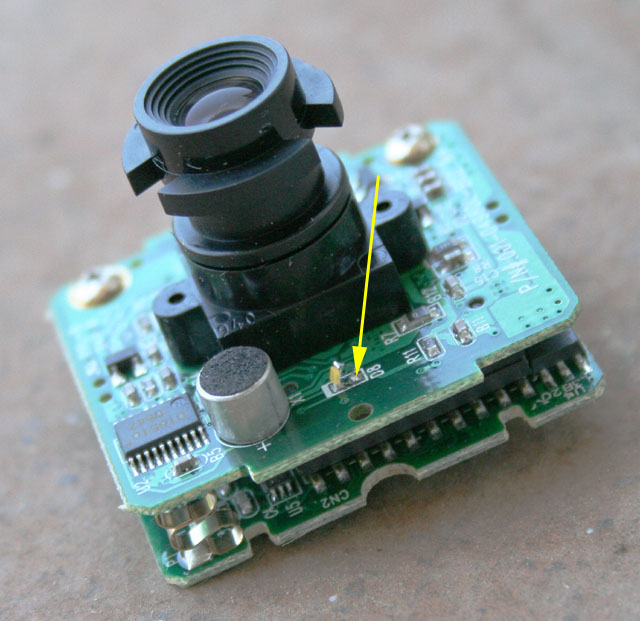

La LED blanche est microscopique, mais très puissante.
Dessoudez-la d'un côté, en faisant levier avec la pointe d'un cutter,
puis dessoudez l'autre côté
et
retirez-la.
---> |
 |
|
 |

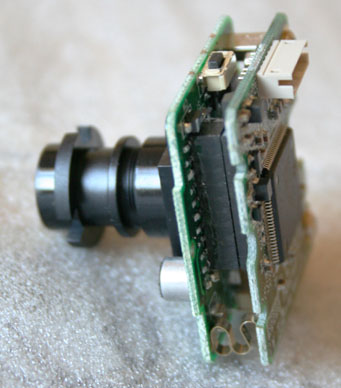

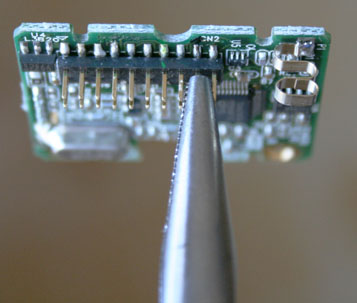

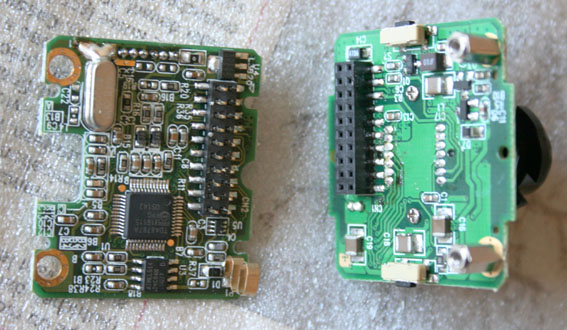

<-- Les deux cartes sont reliées par le
connecteur noir, et fixées par les deux vis repérées en
BLEU
ci-dessus. Dévissez-les puis tirez délicatement sur chaque carte
pour séparer les deux moitiés du connecteur.
Il y a une sorte de ressort en S et
en cuivre dans un coin, mais il ne risque pas de tomber, car il est
soudé d'un côté..
--->
|
 |
|
Le GROS avantage de cette conception en 2 cartes, c'est qu'il
N'EST PLUS nécessaire de couper de piste, de soulever de
patte ni de faire des soudures sur des fils microscopiques!
Ces modifications se font au niveau du connecteur lui-même, de
manière bien plus simple. |

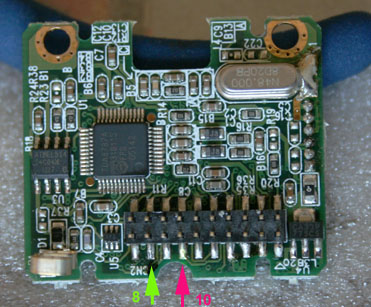

Grâce aux travaux de Meijer, nous
savons où aboutissent les pattes 8 et 10 du célèbre D16150. C'est
là que nous allons "couper" les pistes, en tordant deux pattes du
connecteur. |

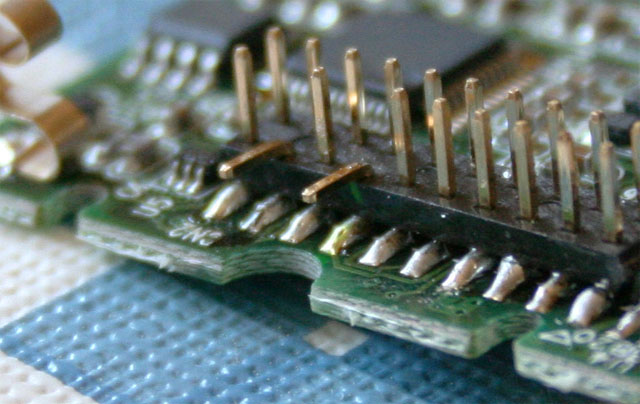

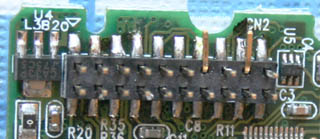

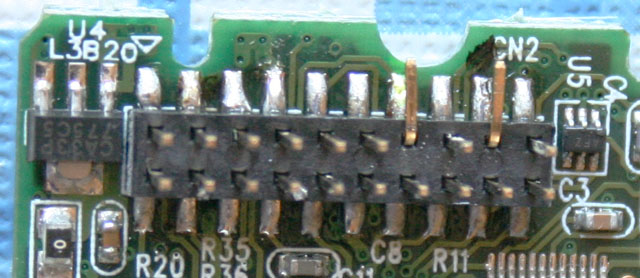

Pliez les pattes au plus près de la base, pour faciliter le remontage
des deux cartes. |
|
 |
 |
 |
|
Si vous ne comptez pas "revenir en arrière", c'est- la SPC900 dans son
état initial, vous pouvez couper les deux pattes au ras au lieu de les
plier. |
ATTENTION
à bien repérer les pattes à plier!!
|
 |
|
 |

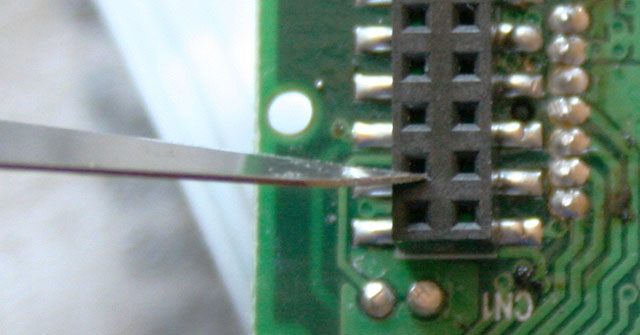

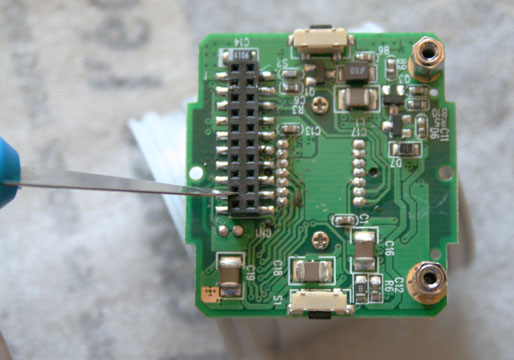

Sur l'autre moitié du connecteur,
découpez au cutter le côté extérieur du logement de chaque pattte,
pour laisser passer la patte tordue. 1,5mm suffit.
ATTENTION à ne pas atttaquer les lamelles de cuivre, au fond du
trou.
|
 |
|
La partie qui suit , concerne la modification
électronique. Elle est quasiment identique à la modif "Bond" ;-)
|
|
 |

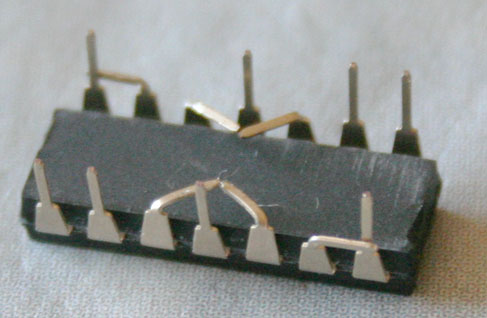

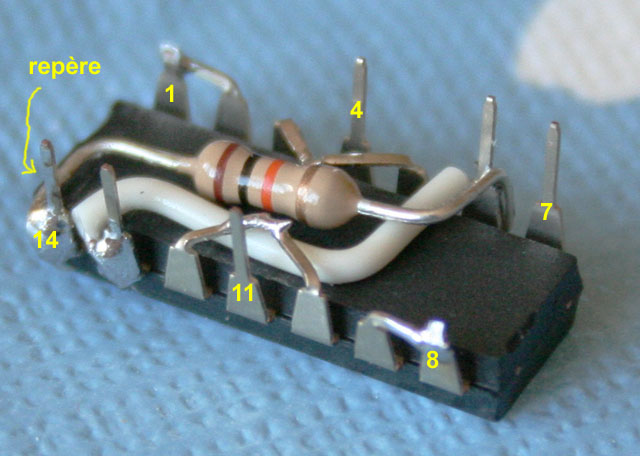

<-- Préparez les pattes du 4011. À ce
niveau, pas de souci, la modification est symétrique. Soudez les
pattes qui se touchent (1-2, 3-5, 8-9 et 10-12).

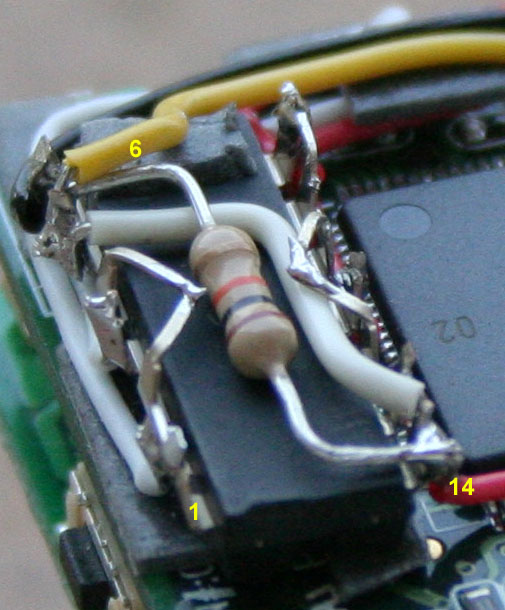

Placez la résistance 10K entre les
pattes 6 et 14, puis le fil entre les pattes 6 et 13 ---->
Vous n'êtes pas obligé de faire des angles, comme ici, c'est juste
pour l'esthétique!
Une variante, plus logique.
Attention, la vue montre l'autre
côté du 4011
-->
|
 |
|
Au passage, le demi-cylindre avant fait
un excellent suppour pour le circuit, simplement en enfournant
l'objectif dans le trou!
 |
<--J'ai choisi de coller le 4011 à côté du
gros circuit, plutôt que sur le circuit lui-même. En effet, c'est ce
composant qui chauffe le plus dans une ToUCam 740/840, et c'est
probablement pareil ici.
Les pattes 1 à 7 sont vers l'extérieur.
LA partie délicate, qui
correspond à la soudure des fils dans les trous 8 et 10, ainsi que
sur les pattes 8 et 10 du 16150.

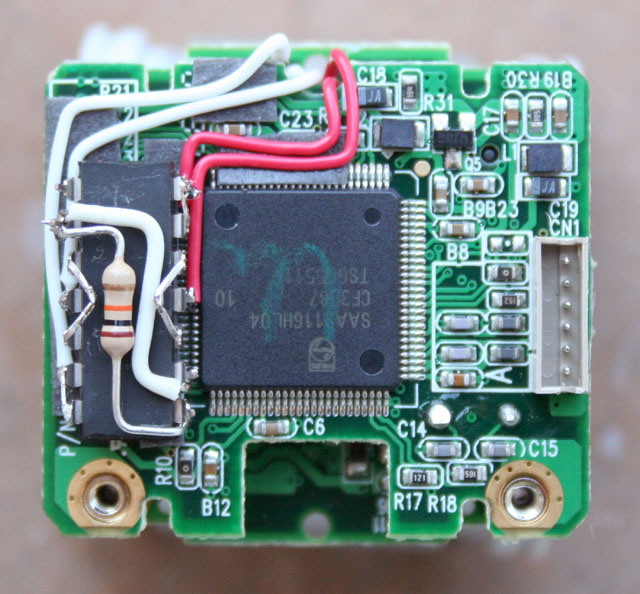

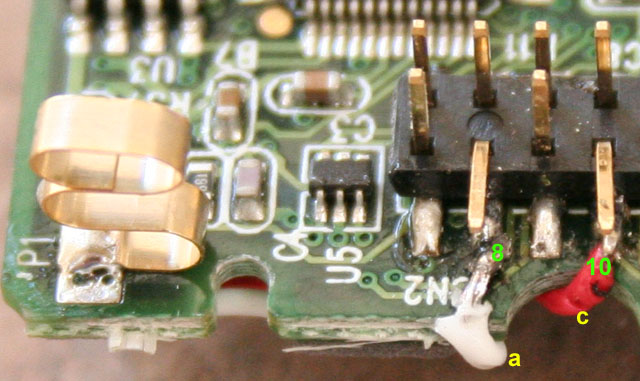

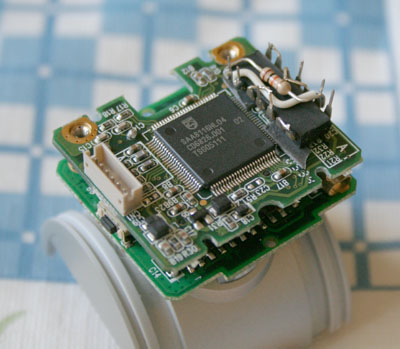

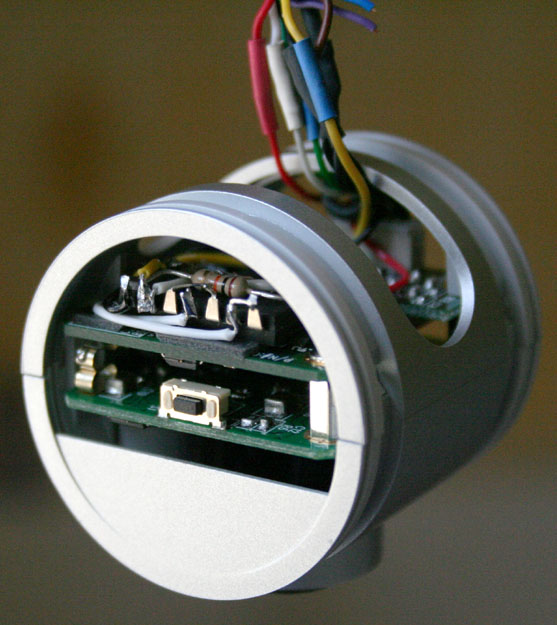

Voici le résultat final. Les fils blancs correspondent à la patte 8
du 16510, les fils rouges à la patte 10--->
|
 |
Une fois que les fils a et c sont soudés, vous pouvez
réassembler les cartes et remettre les deux vis. ATTENTION aux
entretoises, elles pénètrent dans les trous de l'autre carte.
 |

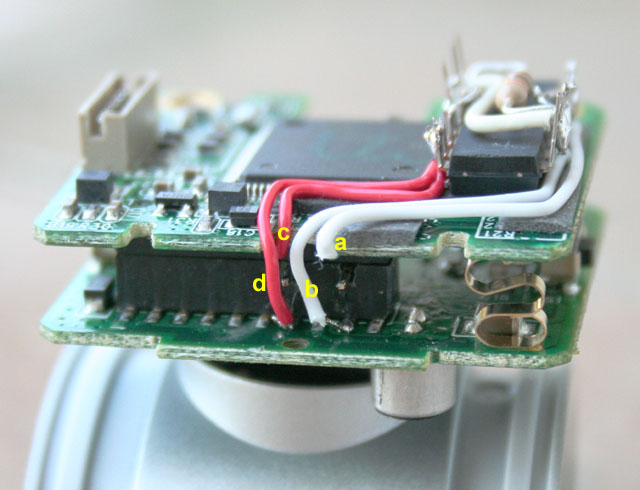

Le fil a va de la patte 1
du 4011 vers le plot "8" du connecteur, sur cette même carte. Le fil c
va de la patte 8 du 4011 au plot "10" sur cette même carte.--->
<-- Le fil b va de la patte 4
du 4011 vers le plot "8"
du connecteur, sur l'AUTRE
CARTE. Le fil d va de la patte 11 au plot "10", sur
l'autre carte.
|
 |
 |

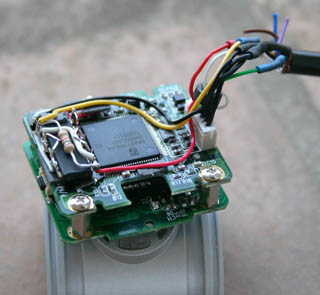

On continue le câblage conformément au schéma
"Bond". Trois fils à tirer du 4011 vers le connecteur du câble USB.

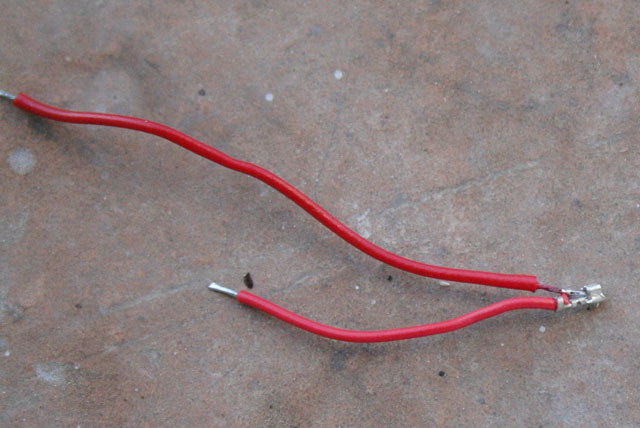

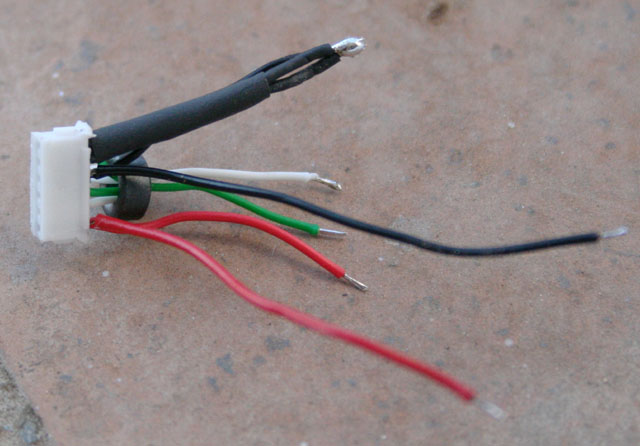

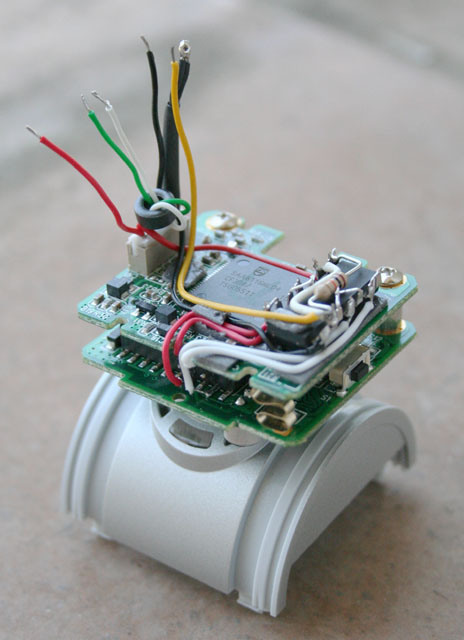

J'ai retiré du connecteur les
broches des fils rouge et noir, et j'y ai soudé les fils rajoutés,
de la même couleur (avant de les router et de les souder au 4011),
puis j'ai replacé les broches dans le connecteur.
|
 |
 |

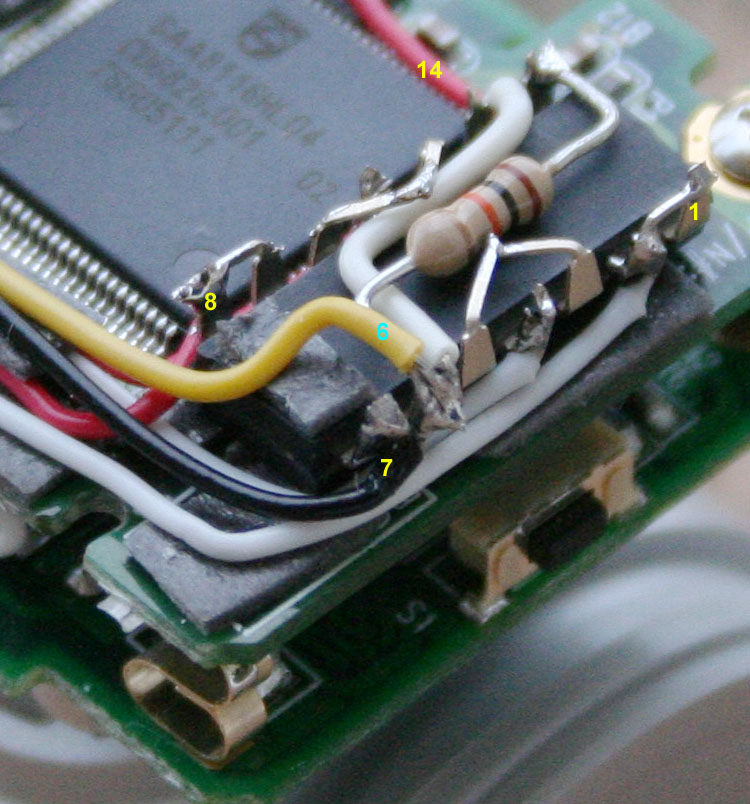

=Le fil noir qui va de la patte 7 du 4011 au premier
fil noir du connecteur (juste après le fil vert).
=Le fil rouge qui va de la patte 14 au fil rouge du
connecteur.
=Le fil jaune, qui part de la patte 6 du 4011 et ira sur le
plot 2 de la prise parallèle.
D'un point de vue pratique, des petits morceaux d'autocollant double
face (en noir) tiennent les fils et le 4011. |
 |
 |
<-- Le câble USB a été coupé, et sera
remplacé par une câble 8 brins de 2 mètres, pour véhiculer l'USB et
le parallèle avec un seul câble.

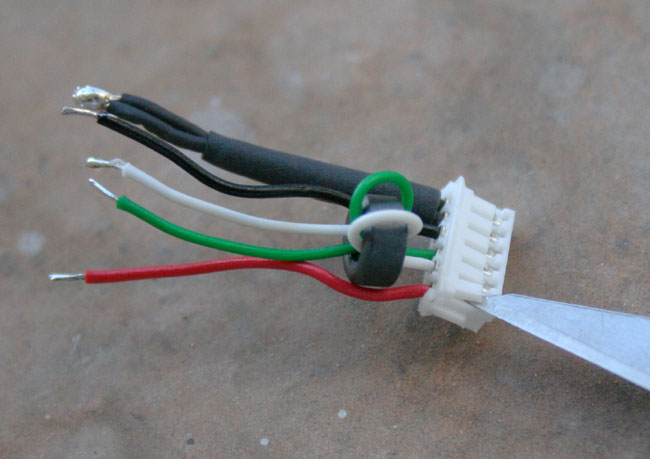

Le bout du câble USB est "sorti" de la prise parallèle.
-->

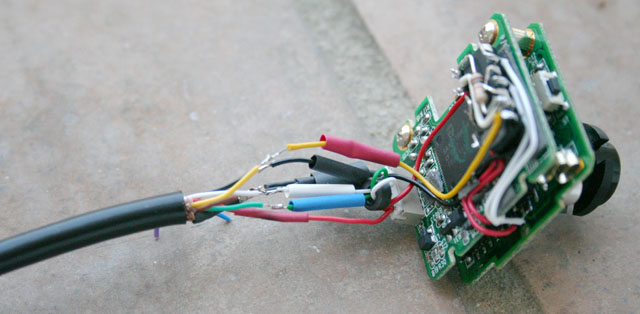

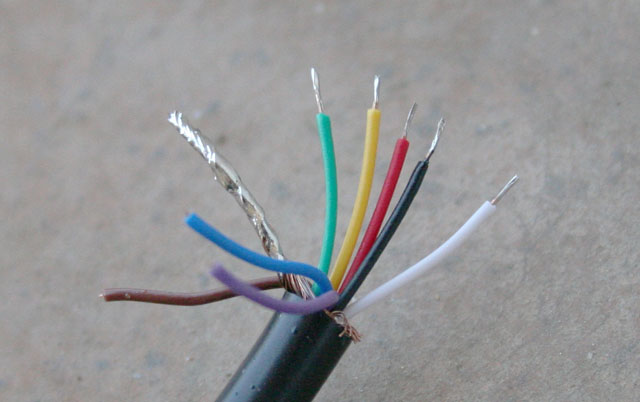

Voici le nouveau câble, préparé pour être soudé sur les fils qui
sortent du connecteur. Les trois fils bleu, marron et violet ne
servent pas, mais peuvent servie par exemple pour ajouter un
contrôle de l'ampli.
Après, il ne reste plus qu'à souder les fils au nouveau câble (en
respectant les couleurs. -->
|
 |
 |
<-- Puis à chauffer la gaine pour qu'elle
se rétracte.
SURTOUT, remontez la SPC900 AVANT de
câbler la prise parallèle, sinon, vous ne pourrez pas passer les
deux capots à l'arrière!
-->
|
 |
 |

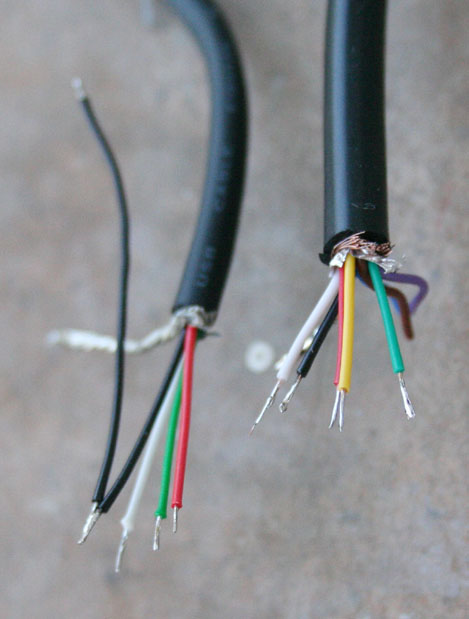

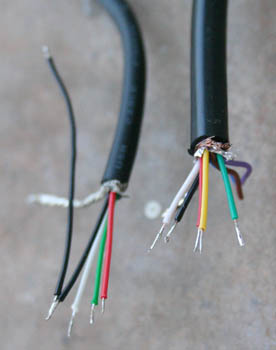

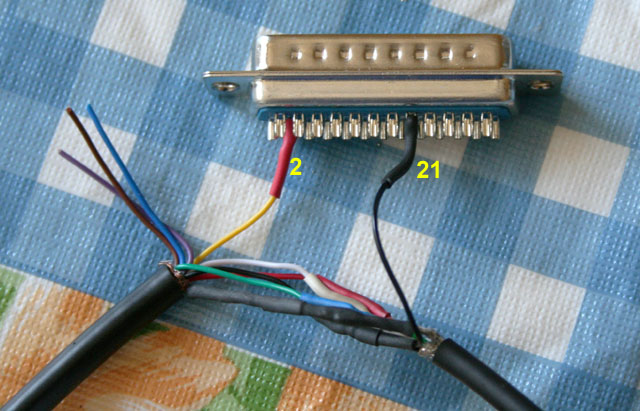

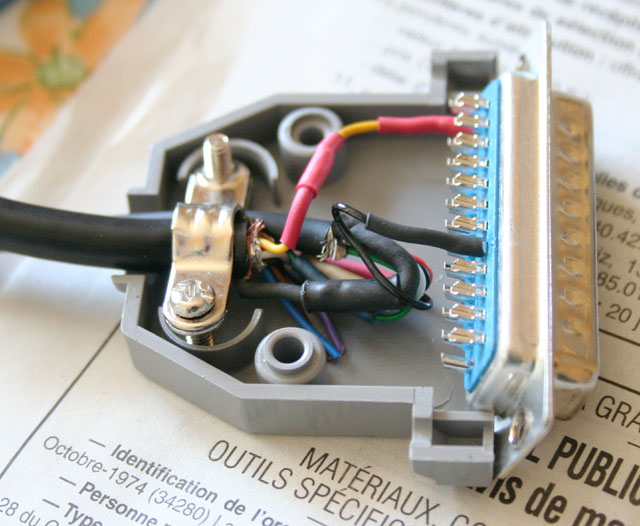

<-- Voici les deux câbles préparés. À
gauche, le câble USB d'origine, raccourci à 50cm. Notez le fil noir
rajouté, qui ira sur le plot 21 de la pirse parallèle.
-->
=Le fil jaune va au plot 2 de la prise parallèle.
=Du fil noir du câble USB, tirez l'autre fil noir sur le plot 21 de
la prise parallèle.
=Ensuite, connectez les fils USB de la même couleur (rouge, blanc,
vert et noir), et la tresse de masse.
=Pout finir, refermez la prise parallèle... -->
|
 |
| |
|
|
|

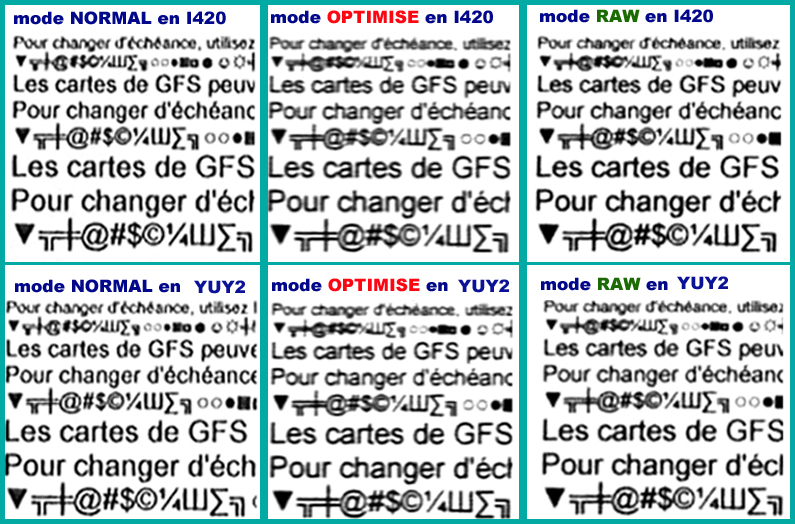

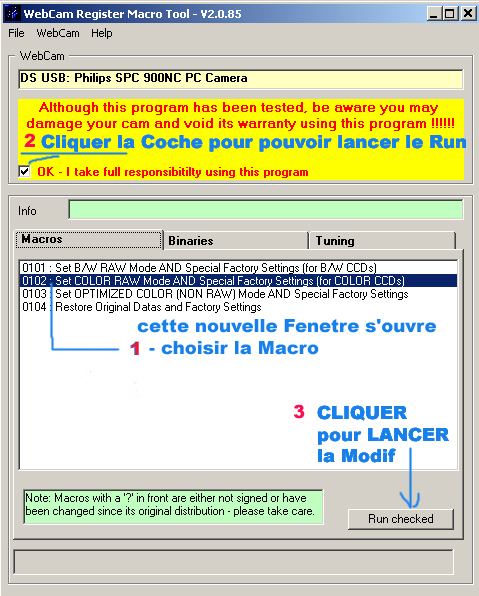

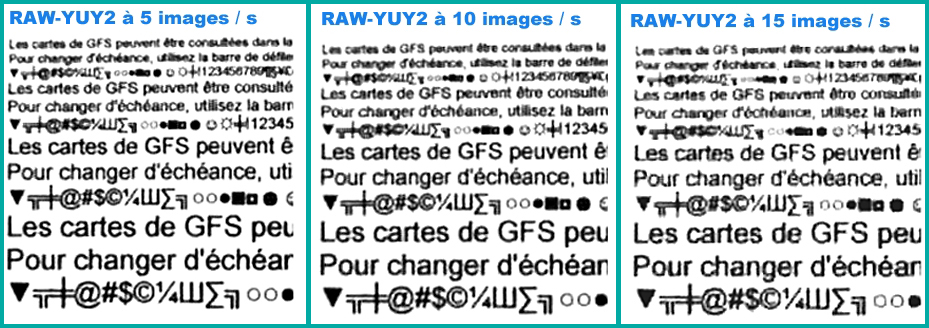

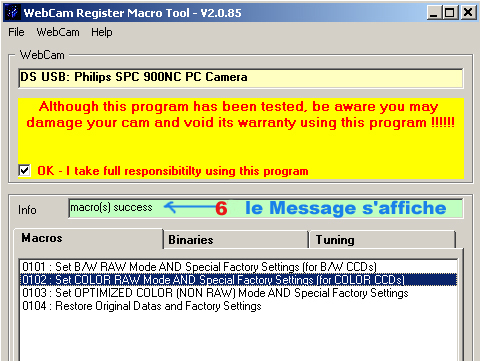

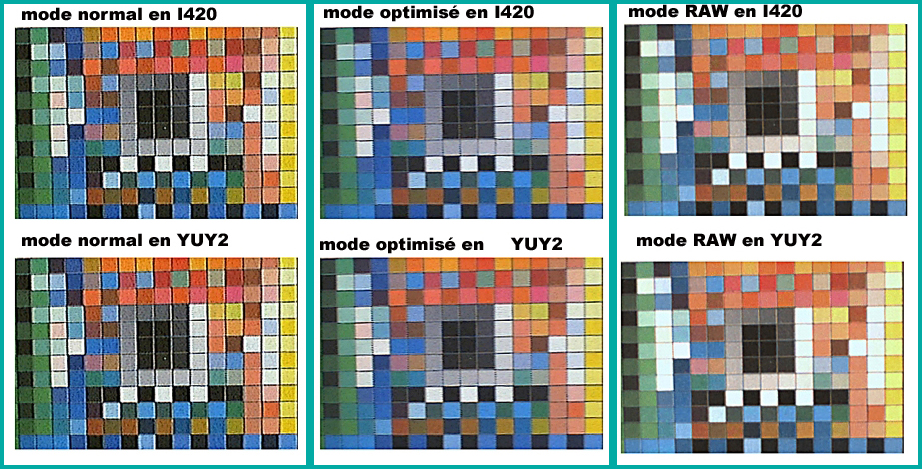

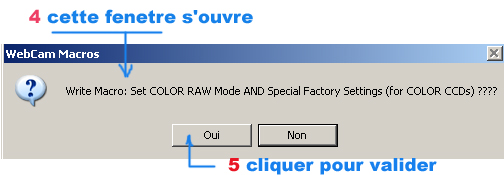

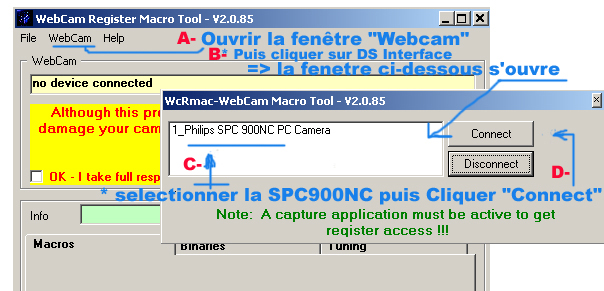

Voici quelques résultats de dark frames,
prises à 24°C, juste dans une bîte bien opaque. SPC900 en mode RAW
couleur, 5i/s, obturateur et gain au minimum: Aucune retouche luminosité
ou contraste, juste une débayerisation avec AVI2RAW. |
|

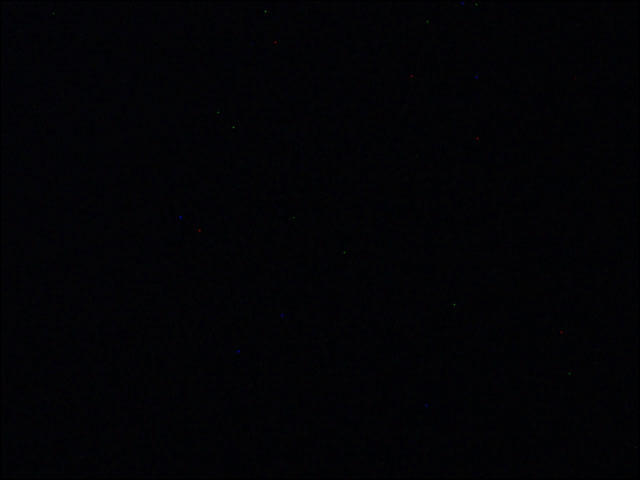

Dark Frame de 10 secondes |

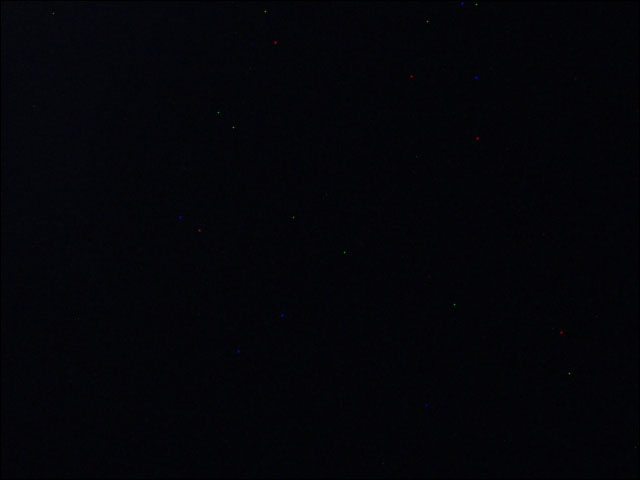

Dark Frame de 30 secondes |

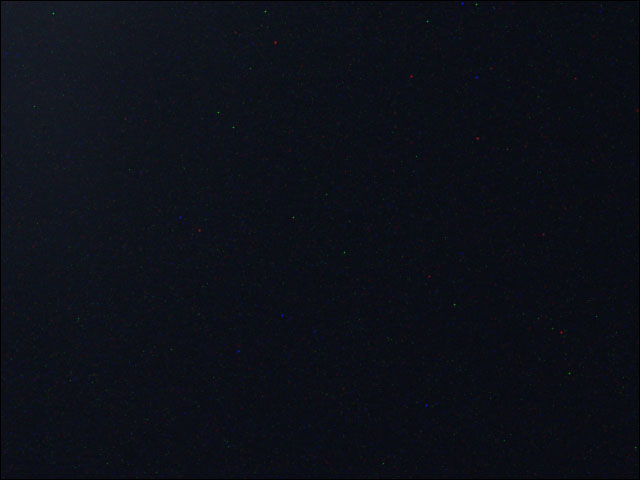

Dark Frame de 120 secondes |
| |
 |

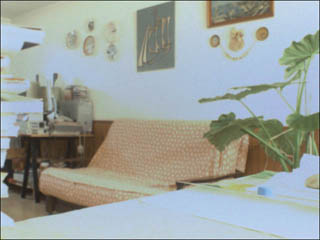

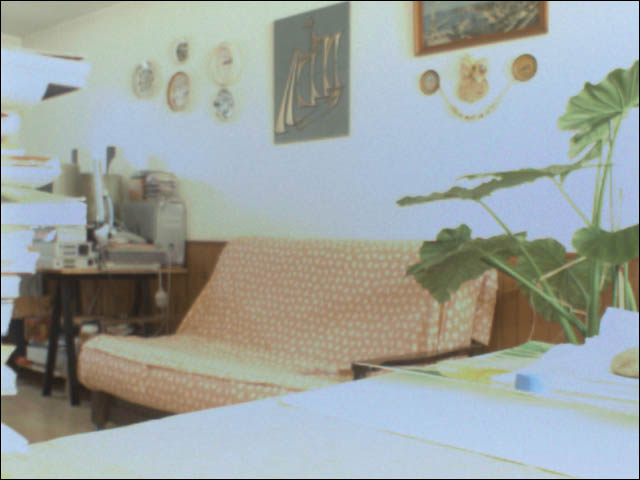

<-- Une image en mode normal,
obturateur et gain au minimum.

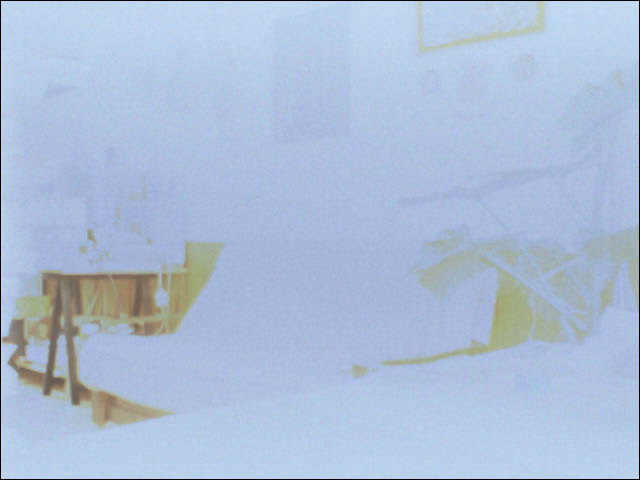

La même chose, en mode
longue pose, d'une durée de 0,5s
-->
|
|
 |
