PLATINE "bois" pour Support Lunettes / Guidage Sur des montures de taille moyenne ( GPDX, EQxx.....) , la charge est bien entendu limitée , quand j'ai réalisé que j'avais 18kg de contrepoids pour équilibrer un de mes montages matériel , je me suis dit "BAYLE tu dec..." j'en suis donc revenu suivant les focales/diamètres d'acquisition d'images à 2 montages sur cette pauvre GPDX . 1 ) S-C.203mm + 80/400mm en guidage ...... 2 ) ED80 ORION + 80/400mm en guidage J'étais parti sur un montage à Platine métal , puis en discutant avec mon ami Etienne Simian, j'ai suivi son conseil . Réaliser ce montage avec du bois contre plaqué (CTP), matériau noble qui se travaille bien avec des moyens d'amateur est une bonne solution . |
|

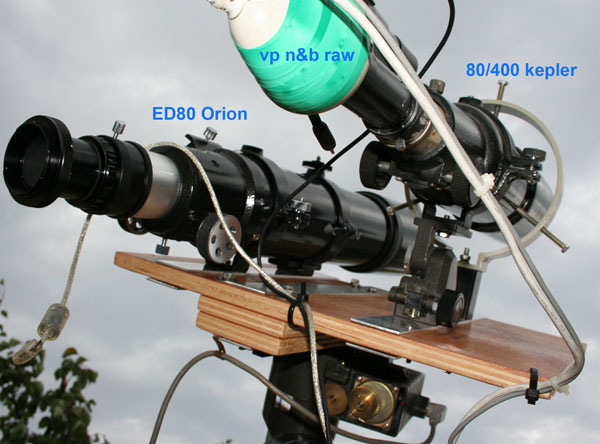

On commence par la fin.......... ,
le produit fini......
Le Contreplaqué ( CTP) est en épaisseur 15 mm
|
|
J'ai tout pris au casto machin de
chez moi - Plat d'alu de 4cm de Large * 1 metre évite l'écrasement du bois au serrage - CONTRE-PLAQUE de 15 mm d'épaisseur
|
|

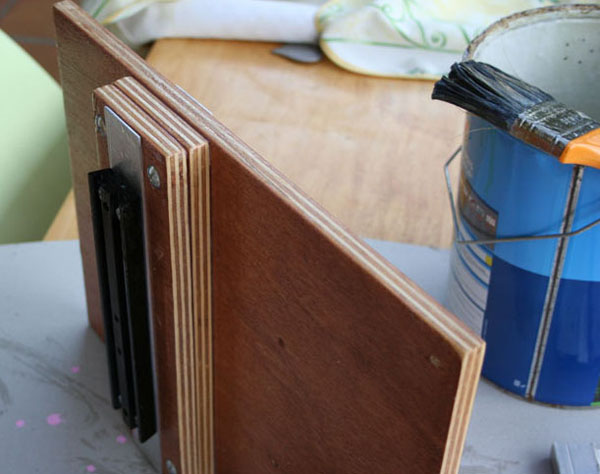

3 / 4 Couches de Vernis protègeront le bois
|
|

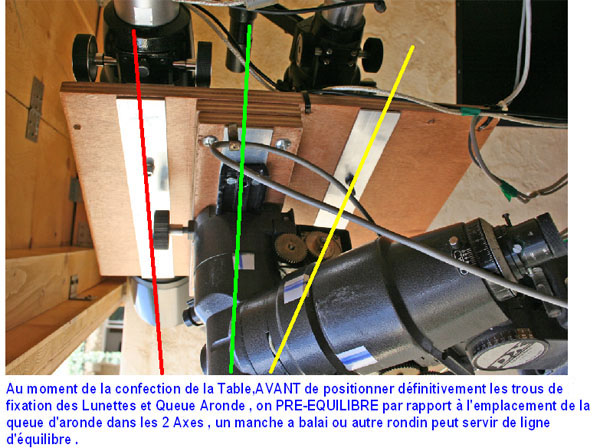

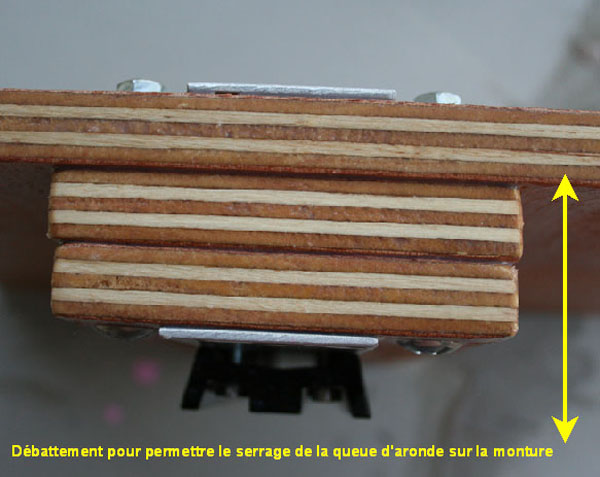

L'empilement de CTP permet d'obtenir la bonne hauteur sur la queue d'aronde femelle de la Monture afin de serrer le montage .
|
|

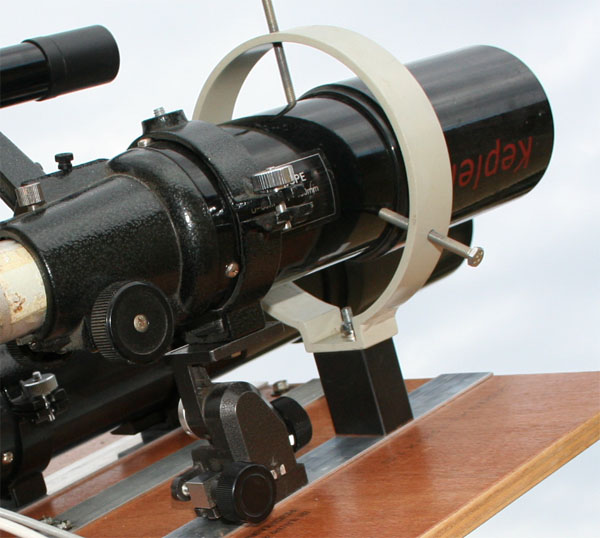

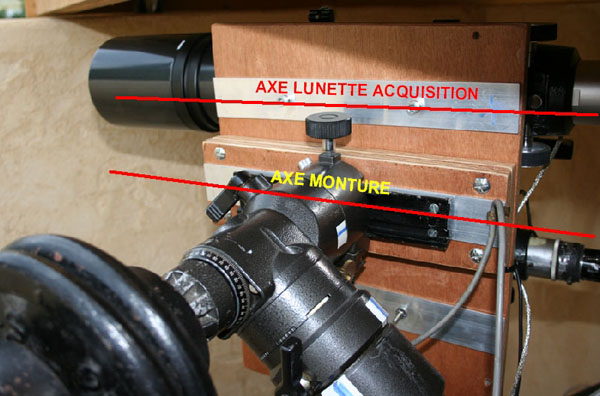

Au passage, on peut voir sur cette Image la méthode d'orientation de la Lunette Guide pour la recherche d'étoiles , il y a un anneau habituel avec ses 3 vis de serrage , mais en lieu et place du deuxième anneau (habituel) un support micrométrique . Ce qui permet d'une part que la Lunette ne se barre pas quand on desserre un anneau mais surtout une recherche d'étoiles très confortable .
|
|

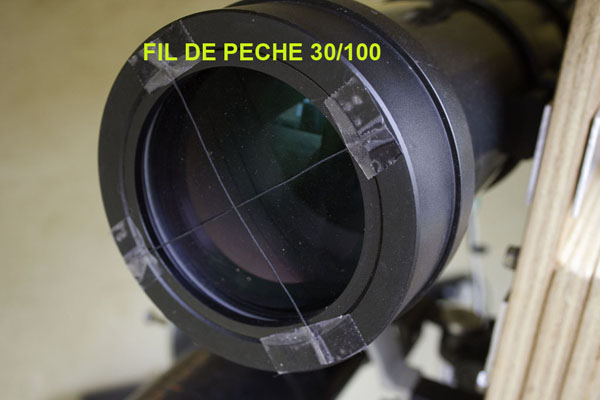

Je n'ai pas trouvé d'autres méthodes de Mise au Point de la Lunette + Apn que celle des aigrettes qui permettent une tres bonne précision de MAP . J'utilise du fil de pêche en croix tendus avec de l'adhésif sur le bord avant de la Lunette
|
|

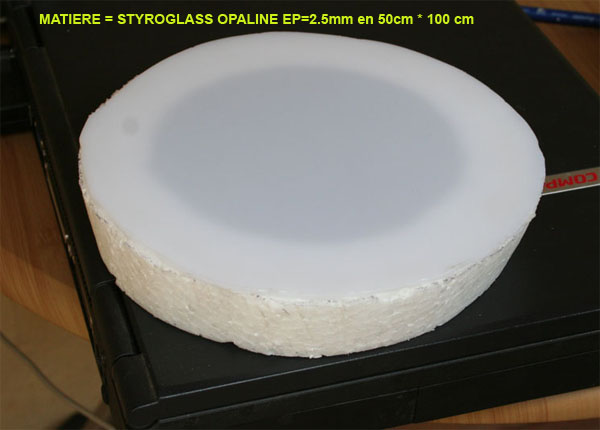

FLAT Essayant de limiter les objets encombrants dans mon abris/observatoire j'ai trouvé ce système pratique pour réaliser des Flats de qualité . J'ai donc acheté une plaque de 50cm * 1metre (chez le Castobrico de chez moi) de Styroglass "Opaline" , c'est écrit comme ça sur l'étiquette, ça fait 2.5mm d'épaisseur. On peut trouver des renseignements sur ww.sedpa.com . J'ai découpé dans du polystyrène une couronne dont le diamètre intérieur correspond au diamètre extérieur de l'ED80, il faut également découper dans la plaque de Styroglass un disque de diamètre équivalent à celui externe de la couronne de polystyrène . Les 2 parties seront collées ( colle à polystyrène ) Pour la réalisation des Flats , j'éclaire avec une lampe à 2 mètres ou bien carrément en lumière naturelle observatoire ouvert .
|
|

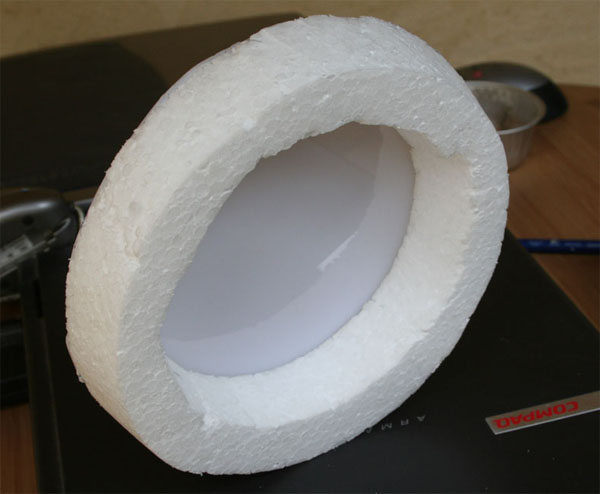

VU de Dessus
|
|
EN POSITION
|
|
|
|
Dès la mise en service de cette Table , une acquisition d'Image.... M31 20080908 32 fois 4minutes ED80
|
