Mise en Station  monture  EQ.... EQ6, N-EQ6 Raquette Synscan

( anciens et nouveaux réticules de viseurs polaires SW )

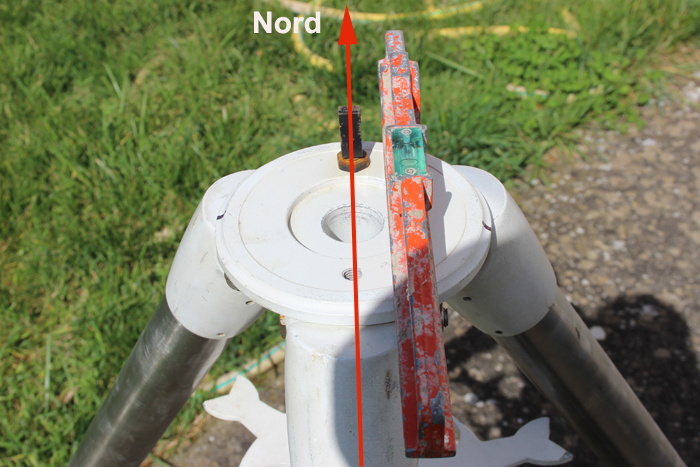

1- Placer le Trépied et sa butée (Ad) au mieux en direction du Nord avec une boussole de jour
et en direction de la Polaire de nuit .

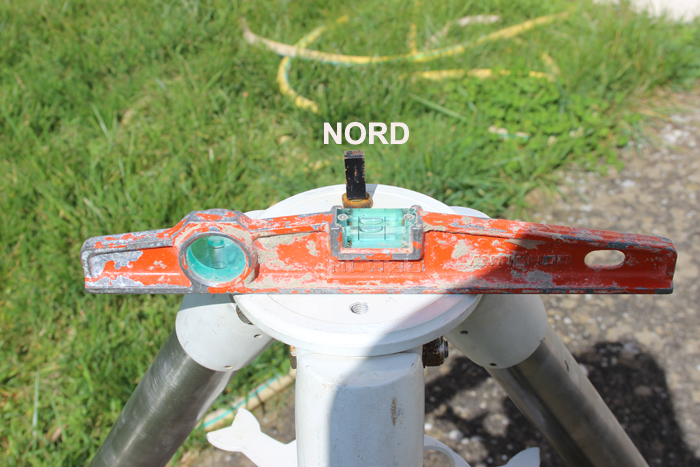

2- Mettre le trépied à niveau,   2 coups de niveau à bulle à 90°

3- De nuit Installer la monture ( si ce n'est pas déjà fait ) sur la base du trépied sans trop la serrer,

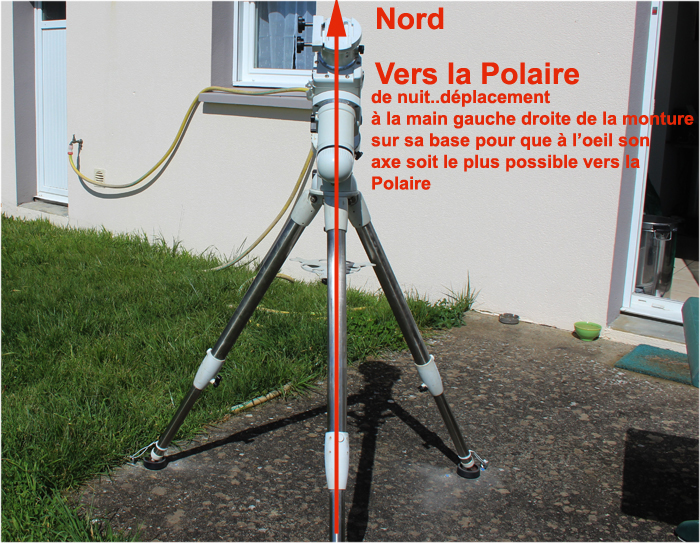

recaler dans l'axe de la Polaire la monture en la faisant tourner sur sa base à la main droite/gauche serrer la monture



4- mettre la monture sous tension , ôter le cache du viseur et celui de l'ouverture vers polaire puis initialiser les paramètres

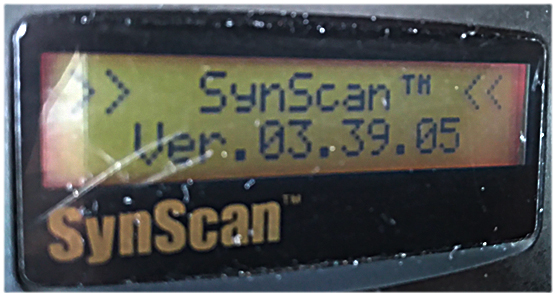

 Initialisation indique la version du logiciel interne , ici la dernière version

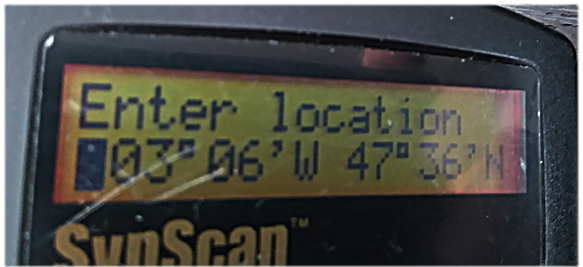

Entrer les coordonnées du lieu , attention en Longitude à la saisie de  W (Ouest) et E Est de Greenwich pour la Longitude , la Latitude avec un N pour hémisphère Nord .

( avec les touches flèches gauche/droites pour se déplacer )

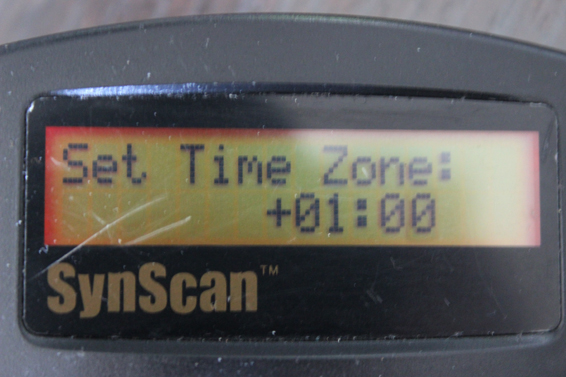

Toujours à + 1h00 ( Europe )

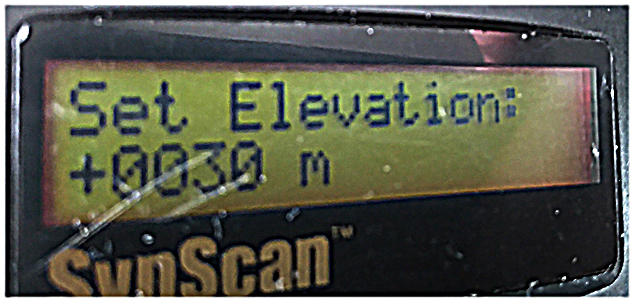

Sur la version V3.39 apparaît l'Altitude si c'est le cas, autant la saisir

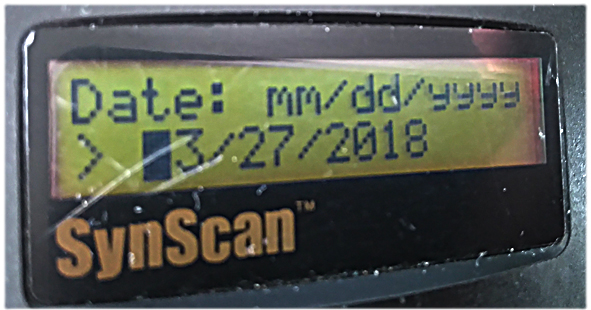

Saisie de l'heure sous le format : MOIS/JOUR/AN par ex. pour le 27 mars 2018, saisir .... 03/27/2018 ( avec les touches flèches gauche/droite pour se déplacer )

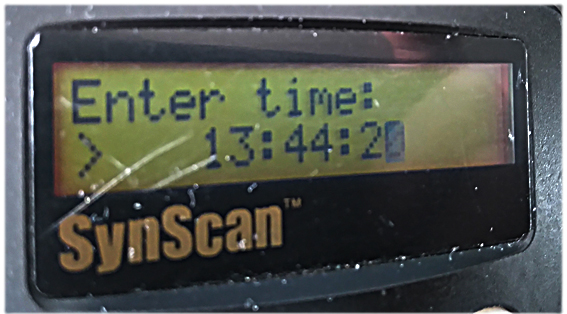

Puisqu'on indique le time zone c'est l'heure locale qu'il faut saisir (celle de sa montre )

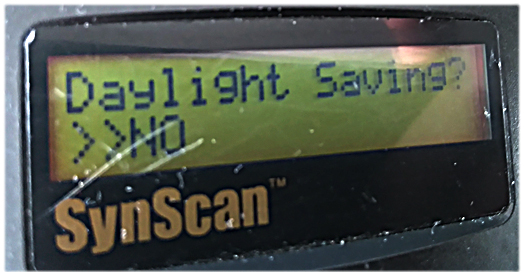

Si heure d'été , avec les flèches haute/basse afficher YES sinon laisser à NO

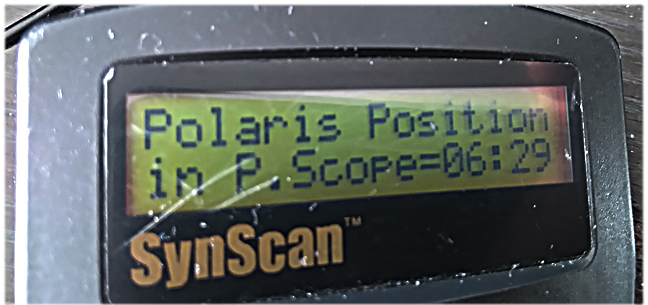

relever : - l'heure 'polaris position in p.scope ' pour les nouveaux réticules SW

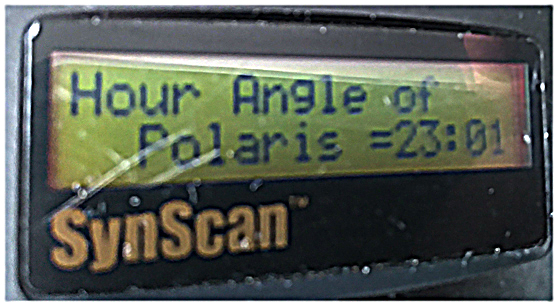

relever : - l'heure 'hour angle of polaris' , l'angle horaire de la polaire pour les anciens réticules

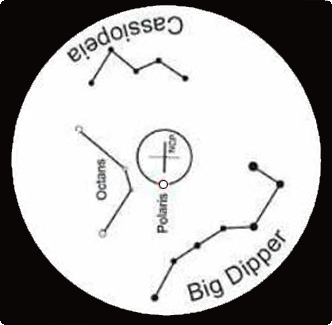

Ancien Réticule

* ces heures peuvent aussi être lues sur des applis Pc ou Smartphone  voir en fin de page !

Anciens Réticules

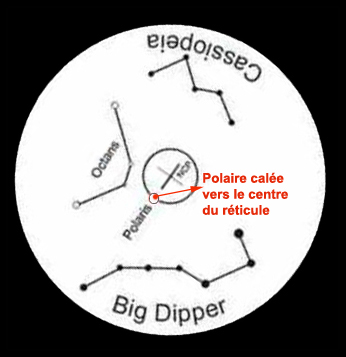

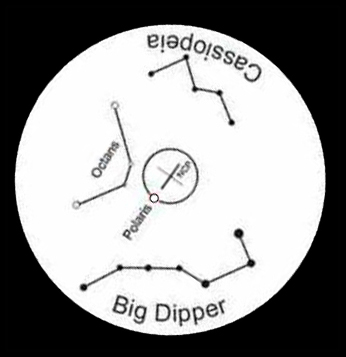

5- Tourner à la main l'axe AD en regardant le viseur polaire afin que le cercle indiquant la polaire soit en bas , que l'inscription Polaris soit bien verticale . * penser à tourner l'axe Dec pour que la lucarne voit la Polaire , et vous dans le viseur .

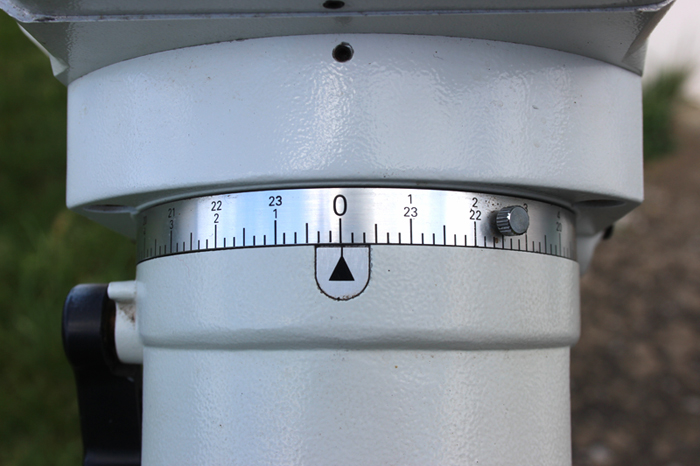

6- Bloquer l'axe AD, tourner le cercle AD de façon à afficher le Zéro en face du repère .

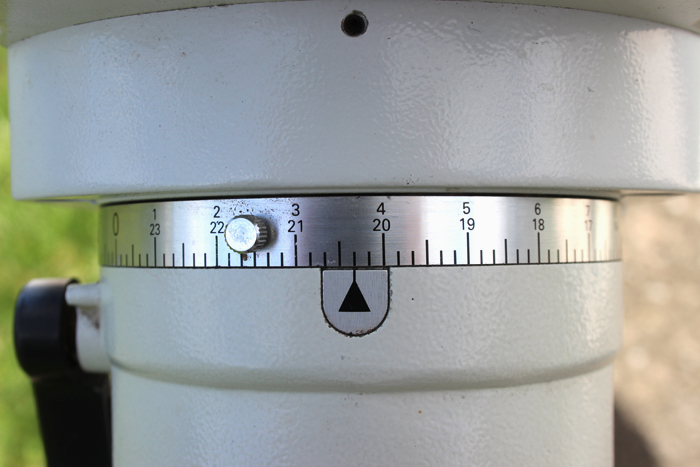

7- Desserrer et tourner l'axe AD à la main jusqu'à afficher l'angle horaire sur le repère de l'échelle du haut par exemple avec un angle de la polaire de 3h40mn .


8- Centrer la polaire dans le rond à l'aide des vis de réglages mécaniques des axes horizontaux et verticaux (azimut et site) de  la base de la monture .

La Mise en Station est réalisée

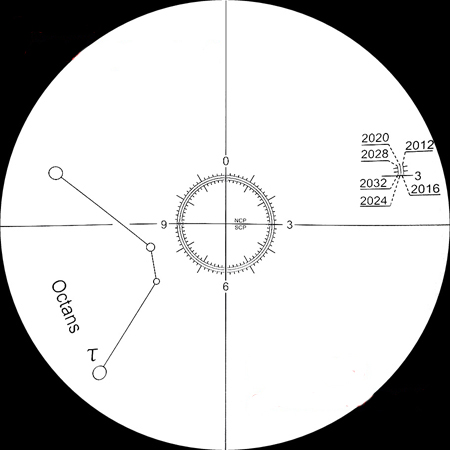

Nouveaux Réticules ( là c'est encore plus simple )

5- Tourner à la main l'axe AD en regardant dans le viseur polaire afin que les Axes du Réticule soient bien vertical/horizontal et 6h soit en bas ( 6h pourrait être décalée de 90° , il suffirait alors d'imager dans sa tête les heures toujours avec un 6h en bas)

Serrer le Frein AD

* penser à tourner l'axe Dec pour que la lucarne voit la Polaire , et vous dans le viseur .


6- Avec l'heure 'polaris position in p.scope '    Heure Relevée soit au cours de l'initialisation , soit avec des logiciels Pc ou Smartphone ,  placer la Polaire sur  l'heure en question avec les vis de réglages mécaniques des axes horizontaux et verticaux (azimut et site) de  la base de la monture .

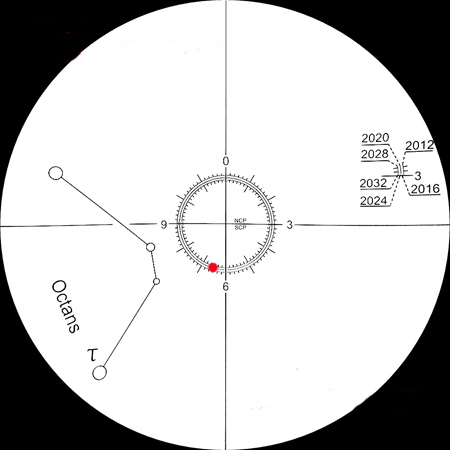

Par exemple 6h29 comme ci-dessous . Il y a 2 cercles , on va rapprocher au mieux entre ces cercles pour l'année en cours 2018 , et sur la graduation de l'heure .

La Mise en Station est réalisée



Les logiciels  bien pratiques pour déterminer l'Angle Horaire et la Position de la Polaire

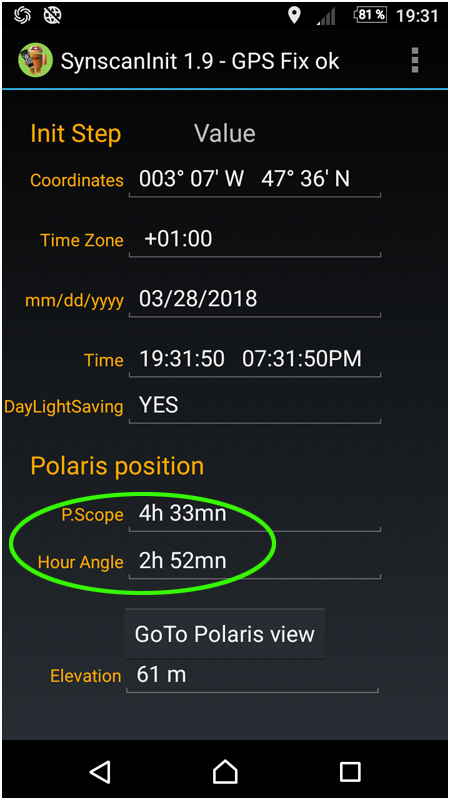

Sur Smartphone , SynscanInit Cette application qui fonctionne sur Smartphone ne comporte pas de pub , elle est également sans accès aux données personnelles ( ce qui est rare et agréable ...) ** a télécharger sur le Play Store
IL suffit de lancer le logiciel, attendre que le Gps s'active et c'est tout bon,
aucune donnée à paramétrer ni Time Zone , ni daylight saving.

En Détail ici : http://www.bbayle.com/syscaninit/index.html

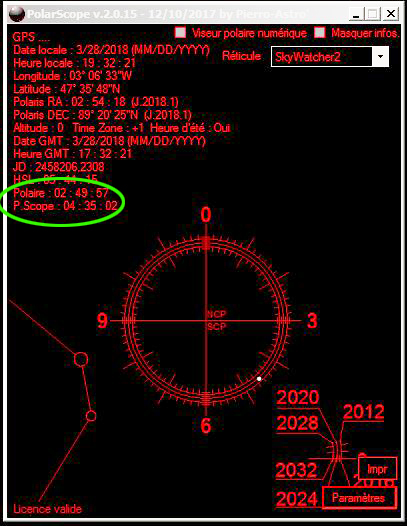

Sur PC , Polarscope Cette application qui fonctionne sur Pc est vendue 5€ par Pierro Astro  https://www.pierro-astro.com/materiel-astronomique/marques/pierro-astro/polarscope-viseur-polaire-virtuel_detail

on peut soit saisir ses coordonnées, soit avoir un gps sur son Pc , on peut avoir la vision de plusieurs type de réticules .

Sur Smartphone , d'autres applications possible comme Polar Alignment, Polar View etc .

Sur PC , l'appli Takahashi :

http://www.takahashi-europe.com/support/softwares/polarisfinder/polarisfinder-1.5-fr.htm
