Erreur de Cône (CE) des montures Equatoriales

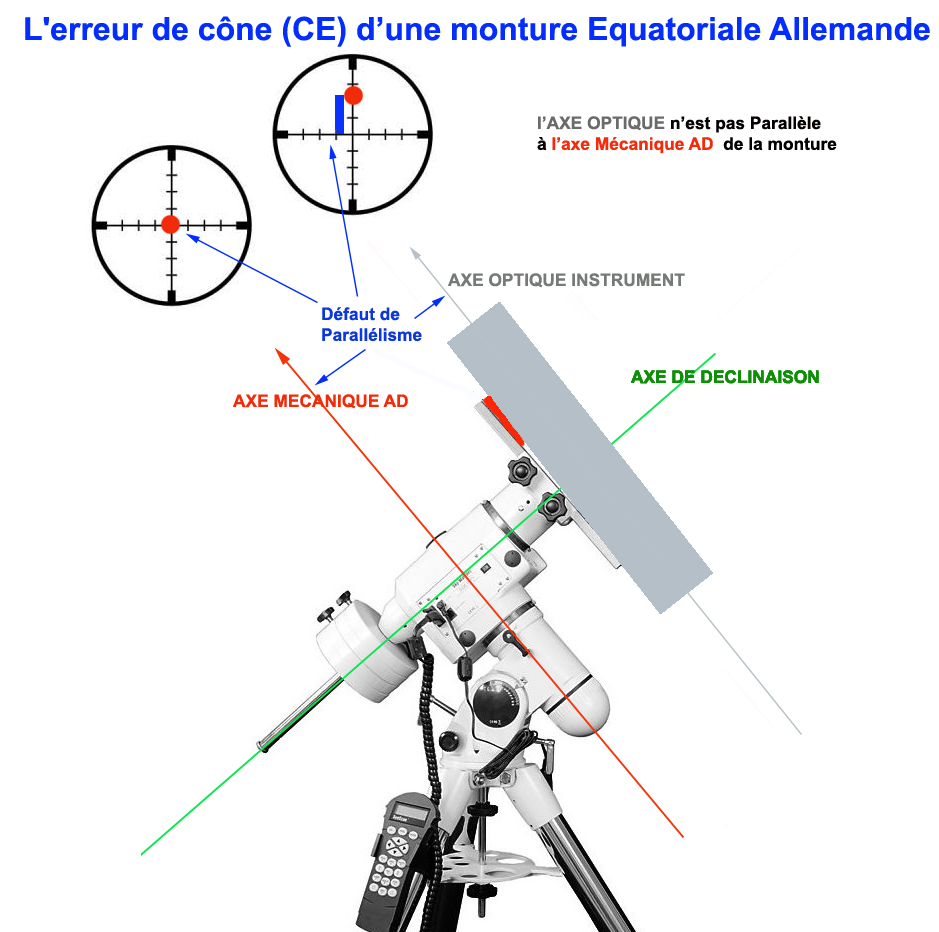

L'erreur de cône (CE) se produit lorsque l'axe optique d'un télescope  n'est pas perpendiculaire à l'axe de déclinaison de la monture équatoriale, donc non parallèle à l'Axe Mécanique AD .  l'origine peut être lié aux fixations colliers/queue d'aronde   ou aux fixations queues d'aronde/Tube .

 L'erreur de cône (CE) va détériorer  la qualité du pointage  Goto et contrairement à ce qui est dit la calibration ne va pas rattraper cette erreur de Cône . La cible choisie par un goto sera imprécise , sauf à faire des re-calibrages sur des étoiles répertoriées de la raquette et pointer des objets à 20° maxi de ces re-calibrages .

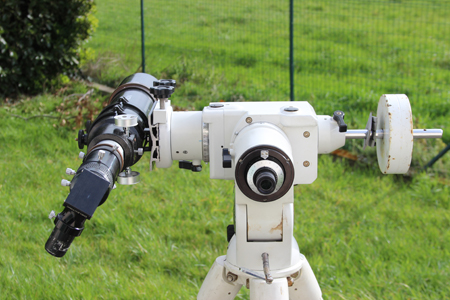

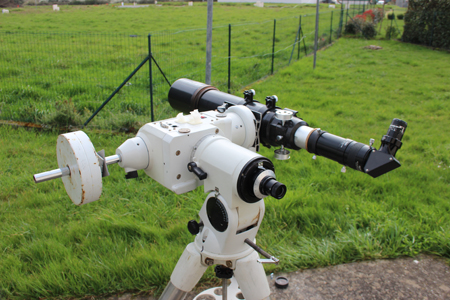

Ce qui était mon cas lorsque j'utilisais ma Lunette Orion 80ED d'autant plus à 1800 mm de F (Barlow2 2" + Tirage) comme sur les images ci-dessous . Sur cette même Monture , N-EQ6 Pro Goto paradoxalement  l'installation de mon C11 ne produisait pas ce phénomène .


SOLUTIONS

 - La 1ère solution .....est passive :-) ,

c'est de re-calibrer  des étoiles connues de la raquette dans des zones autour de 20°  de la cible voulue .

 - Remédier au Problème Mécanique de cette erreur de Cône, queue d'aronde/Tube qui peut être un défaut de parallélisme haut/bas ou  gauche/droite  entre l'axe Optique du Tube et l'Axe Mécanique AD .



-  On pourrait imaginer effectuer cette manip la nuit sur l'Etoile Polaire , mais comme il va falloir desserrer légèrement la fixation de la Queue  d'Aronde  pour par actions successives trouver le calage correct de la queue d'aronde pour que l'axe du Tube soit parallèle à l'Axe AD , dans la nuit avec le poids de l'ensemble c'est pas vraiment pratique .



- 1)   Baisser la monture quasi à l'horizontale jusqu'à pouvoir  centrer dans  le Réticule  du viseur Polaire un objet lointain ( poteau, antennes etc..)

en profiter pour vérifier la co-axialité du viseur polaire en tournant l'axe AD de 180°  dans un sens  puis dans l'autre , à l'aide des 3 vis de centrage régler si nécessaire .

- LA CIBLE EST DONC CENTREE .



- 2)  Placer un oculaire réticulé ( c'est mieux ) sur l'Instrument Optique ( Tube, Lunette, etc.. ) , au chercheur se rapprocher de la cible puis à l'oculaire évaluer le décalage de la cible par rapport à la vue dans le viseur polaire  .





Viseur Polaire (réticule volontairement simplifié)

Vue dans l'Oculaire du Tube



L'erreur de Cône  est bien mise en évidence






Le problème c'est que la plus part des queues d'arondes de nos montures ne possèdent pas de vis poussantes ou tirantes pour régler le parallélisme de l'axe optique du tube par rapport à l'Axe mécanique AD


 - Si possible, se munir de jauges d'épaisseur ( plusieurs lames en éventail de différentes épaisseurs ) , pour ma part , je n'en avais pas , mais  j'avais une poignées de rondelles de différentes épaisseurs  .



 -  Suppression   de l'erreur de parallélisme Haut/Bas de la queue d'aronde



      - Desserrer un peu la fixation de la queue d'Aronde jusqu'à pouvoir faire osciller l'ensemble queue d'aronde/tube  en haut/bas ,

       # tout en  regardant dans l'oculaire du Tube faire osciller l'ensemble haut/bas pour savoir dans quel sens un calage est nécessaire

       par essais successifs, insérer du bon coté des cales de différentes épaisseurs, à chaque fois s'assurer dans  l'oculaire du Tube

       que l'amélioration soit significative jusqu'à obtenir un centrage correct sur la cible .



        - tout en  regardant dans l'oculaire du Tube, tourner l'axe AD de 180° , barre de contrepoids horizontale ) d'un coté puis de l'autre

         à priori cela devrait être correct .

       Donc nous avons maintenant , le viseur polaire et le Tube pil poil dans la cible



- Maintenant se pose la question de savoir comment rendre définitive cette réparation de l'erreur de Cône

       - Mesurer l'épaisseur de ( des ) cales utilisées , pied à coulisse obligatoire , on parle là de quelques 1/10 à 2/3mm maximum

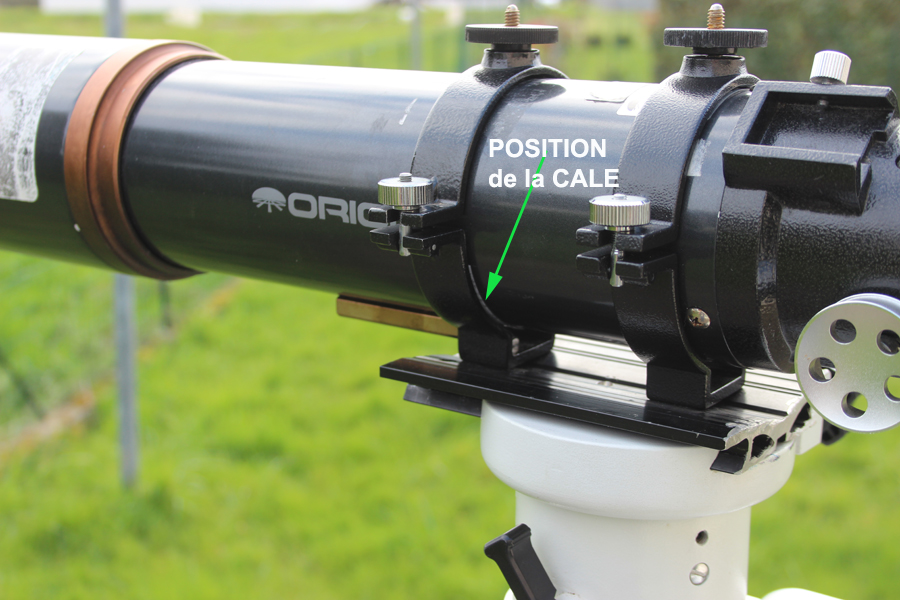

          - Si votre Tube est maintenu par des colliers / queue d'aronde , on peut parfaitement découper dans une matière "synthétique"

            de l'épaisseur relevée plus haut une bande de  largeur et circonférence du collier inférieur qui viendra se positionner  entre le

           Tube et le  collier inférieur ( bien sur ne pas se tromper sur le collier à modifier .....)

            ce qui était mon cas .





            - Si votre Tube est directement lié à une queue d'aronde , c'est entre le barillet du Tube et la queue d'aronde qu'il faudra

            Interposer la cale .
